铁路道岔钩锁器

发表时间:2014-11-19 08:33 作者:admin 来源:未知 浏览:
什么是钩锁器?
钩锁器是以人工方法,将道岔密贴尖轨(可动心轨)与基本轨(翼轨)紧固在一起,将斥离尖轨固定在某一位置,以锁闭进路,防止人为或错误扳动道岔的一种装置。












勾锁器的用途及使用场合:

1、检修道岔时锁闭道岔。
2、通过特运列车时锁闭道岔。
3、临时突然停电时锁闭道岔。
4、封闭专用线时锁闭专用线道岔。
5、线路新开道岔锁闭或新开未开通道岔。
6、线路专用线施工时锁闭道岔。
钩锁器的分类及安装:

钩锁器分为密贴尖轨用、斥离尖轨用、可动心轨用三种。

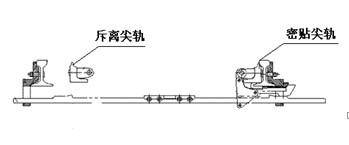

当道岔定位时,尖轨与基本轨密贴的称为密贴尖轨,与基本轨离开的尖轨就称其为斥离尖轨。为防止在特殊情况下,当密贴尖轨锁闭时,斥离尖轨非正常移动影响道岔,避免斥离尖轨移动导致出现轮轨接触(或被车轮撞击)而影响行车安全,需对斥离尖轨加锁。

1.尖轨、密贴道岔钩锁器
使用安装在43、50、60、75轨尖轨700—1200mm处。
a:棘轮扳手式,先把钩锁器卡轨座用棘轮扳手反方向调到最外处,从铁道外钢轨底部穿过钢轨,钩锁器勾住尖轨,然后用棘轮扳手正向旋转扭紧,最后用棘轮扳手紧固,用专用内六方扳手拧紧防松螺丝至凹槽内,取出棘轮扳手,锁上专用锁即可;拆除时反操作程序进行退出。
b:勾型扳手外锁式,用手将手轮旋到手把处,卡轨块移到手轮处,钩锁器钩头从钢轨外底部穿过,钩头钩住尖轨轨底,把卡轨块推到钢轨处,用手转动手轮到卡轨块,用钩型扳手扭紧,对准锁孔上锁即可,拆除反方向才做即可。
c:勾型扳手内锁式,用手逆时针转动调节手轮至手把处,移动卡轨座至调节手轮处,钩锁器钩头部位从钢轨外侧向内穿过,勾住道岔尖轨底部,移动卡轨座至钢轨处,用手旋转手轮至卡轨座,最后用勾型扳手扭紧,扭紧时手轮上凹槽处对准内锁顶丝中心,最后用专用外六方螺丝刀扭紧,若需上二道锁,可在卡轨座上上通用锁,拆除时反方向操作即可。
3.可动心钩锁器
同形式的尖轨钩锁器操作方法一致。
4.交分道岔顶锁器
同斥离尖轨顶锁器使用方法相同。
钩锁器的命名规则:
钩锁器代号按下列表示方法标注:

示例1:60kg/m钢轨密贴尖轨用钩锁器,代号为GSQ-M60。
示例2:50kg/m、60kg/m、75kg/m钢轨通用密贴尖轨用钩锁器,代号为GSQ-M50(60,75)。
也有的规格型号直接叫:P43钩锁器,P50钩锁器,P60钩锁器
钩锁器动作顺序:
安装和拆卸钩锁器按下列顺序进行:
    a)  分动外锁闭道岔上用的钩锁器应具有互锁功能;
    b)  对道岔加锁时,应先锁好斥离尖轨,再锁密贴尖轨;
    c)  拆卸时,先拆密贴尖轨,再拆斥离轨的钩锁器。
钩锁器的加锁位置:
尖轨(心轨)第一牵引点后的轨枕盒内。

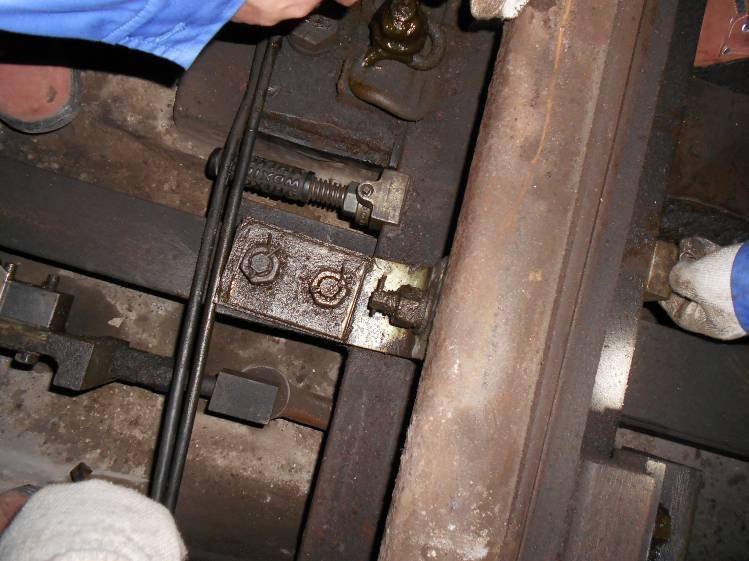

现场照片
