（暂行）
钢轨矫正主要有打磨、捏轨和加热的方法，其中加热矫正方法安全，工艺易于控制，工效较高，其操作方法和注意事项如下：
一、低温加热矫正的原理
加热矫正的原理：金属物体不均匀受热会引起变形。通过对钢轨变形区局部进行低温烘烤加温，使钢轨局部产生温差而拉伸变形。理论上的温度为：220℃－250℃,实际操作中的温度为：100℃－150℃,这样做容易操作，烘烤时间短，不会改变钢轨金属的金相组织和物理性能。
二、加热矫正需要的工具及人员
1、液化气1瓶（4.8公斤），液化气喷火枪（1套：皮管、气瓶接头）。
2、起道器1个,改道器1个，套筒板手2把，1m平尺1把，内燃打磨机1台，道尺一把。
3、人员：3～4人（包括防护员）。
三、加热矫正的工作程序
1、钢轨平面打磨和加热矫正必须分开进行。先进行平面打磨，待钢轨完全冷却后进行加热校正，对较高的焊缝接头，应提前一天安排打磨，第二天进行加热校正。打磨后轨温较高，不得用浇水的方法使其温度下降，会使钢轨变形。
平面打磨后变形区要留有1.5㎜左右高差，再进行钢轨加热校正，矫正后稍加打磨即可。
2、操作步骤。
对钢轨变形区的加热方向的选择很重要，不能选错加热部位，这样会造成更大的变形，严重时会使钢轨难以复原。
（1）轨面高矫正法：应对轨底上部或轨腹根部进行短时间加热。冷却后用平尺测量，达到0.5㎜左右的高差，稍加打磨即可得明显的效果。
具体步骤：
①可用弦线和平尺进行测量找出钢轨变形部位的高差。
②用粉笔和石笔标出变形区，每200㎜进行标记加热点。
③松掉变形区或铝热焊缝接头两边的4根枕木（一边2根）的扣件,用起道器上顶取出胶垫，撤出起道器。
④将液化气开关打开点燃喷火枪（注意自我保护），调好火焰成兰色焰伴有轰响声。
⑤加热应从轨底标记好的加热点开始，从左到右或从右到左逐个进行加热。
加热的时间：要靠操作人员根据测量的高凸程度来掌握，变形区和焊缝两边远点的加热点时间短一点（七秒左右），变形严重的中央加热点时间长一点（15秒左右）见图一、图二。
每个点加热完毕后，用平尺测量变形区的变化，矫正的效果不明显，可以进行第二遍每个点的加热。如果还是没有达到理想的效果，就不要再进行加热，用内燃打磨机进行打磨。如效果不好，待钢轨完全冷却后，再按步聚进行加热矫正，最好是第二天重新操作。
⑥用道尺测量水平，调整轨底胶垫的厚度，然后上好扣件，线路恢复正常。
（2）轨面低塌矫正：与上述方法一样，加热部位的方向相反，对轨面进行加热。但是，不要进行打磨，而是先进行加热矫正，如果效果不明显，可用起道机放在变形区中央部位向上略顶，给一个外力进行烘烤加温，包括：轨面、轨颚的加热。冷却后用平尺测量，+0.5㎜的高度，稍加打磨即可。
具体步骤：
①可用弦线和平尺测量找出低塌的区域。
②用石笔标出变形区，每200㎜进行标记加热点。
③松开变形区和焊缝接头，两边4根枕木（一边两根）扣件和卡铁的螺拴，拿掉扣件和卡铁，不用取出轨底胶垫。
④用起道器放在钢轨变形区和焊缝中央，将钢轨顶起承力即可。
⑤将液化气开关打开点燃喷火枪（注意自我保护），调好火焰，呈兰色焰带有轰响声。
⑥加热应从轨面和轨颚变形区中央的两个加热点开始，往两边的加热点逐一进行加热。
加热时间：根据低凹程度掌握，变形区中央每个点加热时间长一点（15秒左右），两边远点的加热时间短一点（7秒左右）见图三。
每个点加热完毕后，用平尺测量变形的变化，效果不明显，也可进行第二遍的加热。
加热完毕后，起道器不要撤出，等待3-5分钟左右，待钢轨温度慢慢下降。
⑦用内燃打磨机进行打磨，直到磨掉变形区和焊缝两边的高点为止。
（3）钢轨方向矫正：由于轨腹部的阻力小，受热后变形快，所以烘烤时间不易过长。
具体步骤：
①用弦线和目测找出变形区域。
②用石笔标出变形区域，每200㎜标记加热点。
③松开变形区和焊缝两边各两根枕木的扣件，拿掉受热面的扣件和卡铁。如变形弧度长，两边多松掉几根枕木的扣件。
④将液化气喷枪点燃，调好火焰。
⑤加热前，离变形区10米的距离，设一名目测人员，指挥操作人员进行加热矫正。
⑥加热应从左到右或从右到左，逐点进行加热，正确选择加热面和部位，最关键：如钢轨向外侧（或右侧）变形，加热烘烤应选择钢轨内侧的加热点上，同时加热轨头内侧和轨底内侧。
如钢轨向内侧（道心）变形，加热部位应选择钢轨外侧的加热点上，同时加热轨头外侧和轨底外侧。

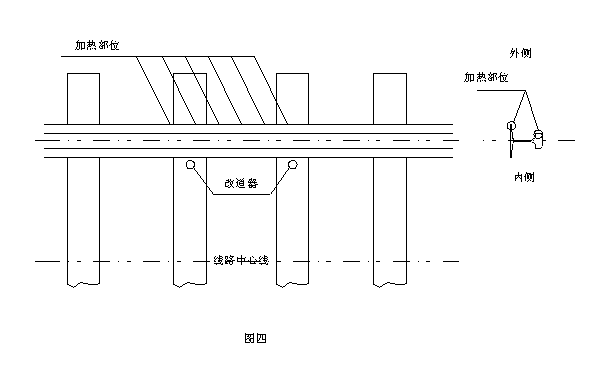

⑦钢轨变形弧度大时，可用改道器顶在加热部位对面枕木的螺拴上，一边用力顶一边加热矫正，直到矫正完等待3
－5分钟左右，使轨温降至常温，再松掉改道器。图四。
四、注意事项。
1.先确定硬弯，再进行矫正。现场确定不准是轨向还是硬弯时，先拨道或改道进行整治，作业负责人待列车通过后进行回检，如果是线路轨向不平顺，不能进行加热矫正，如确定是硬弯的问题再进行加热矫正。
2.钢轨矫正工作必须在封锁点（天窗）内进行。
3.正确使用液化气喷火枪，点燃时煤气开关不要开得过大，人站在上风处，以免伤人。
4.作业中不要选错加热的部位，不要对钢轨变形区采取直线和大面积加热，这样难以控制加热变形量，容易形成新的方向。
5.加热矫正后，注意轨距要达到标准，复紧扣件，做到“紧、密、靠”。
6.钢轨平面打磨时，等待钢轨温度自然降低后再用进行平尺测量，钢轨高温时量取的数据有误差。
发表评论
