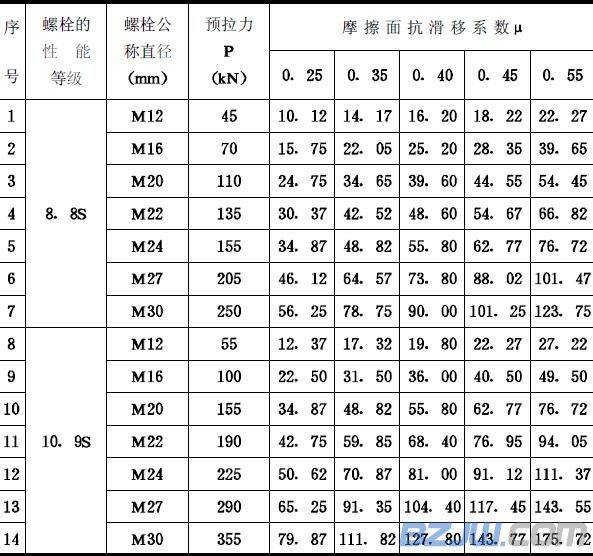

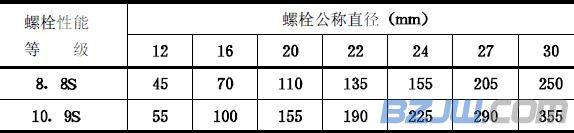

高强度螺栓摩擦面上的爱剪承载力规格表如图(单位:kN)
钢结构用大六角头高强度螺栓的规格、尺寸及重量
表5-4
公称尺寸 12 16 20 (22) 24 (27) 30
最大 12.43 16.43 20.52 22.52 24.52 27.84 30.84
最小 11.57 15.57 19.48 21.48 23.48 26.16 29.16
e (mm) 22.78 29.56 37.29 39.55 45.20 50.85 55.37
dw (mm) 19.2 24.9 31.4 33.3 38.0 42.8 46.5
5 最大 21 27 34 36 41 46 50
(mm) 最小 20.16 26.16 33 35 40 45 49
h 最大 7.95 10.75 13.40 14.90 15.90 17.90 19.75
(mm) 最小 7.05 9.25 11.60 13.10 14.10 16.10 17.65
r (mm) 最小 1.0 1.0 1.5 1.5 1.5 2.0 2.0
c 最大 0.8 0.8 0.8 0.8 0.8 0.8 0.8
(mm) 最小 0.4 0.4 0.4 0.4 0.4 0.4 0.4
z (mm) 最大 2.6 3.0 3.8 3.8 4.5 4.5 5.3
l0 (mm) 25；30 30；35 35；40 40；45 45；50 50；55 55；60
l (mm)
公称 最小 最大
35 33.75 36.25 49.4
40 38.75 41.25 54.2
45 43.75 46.25 57.8 113.0
50 48.75 51.25 62.5 121.3 207.3
55 53.5 56.;5 67.3 127.9 220.3 269.3
60 58.5 61.5 72.1 136.2 233.3 284.9 357.2
65 63.5 66.5 76.8 144.5 243.6 300.5 375.7 503.2
70 68.5 71.5 81.6 152.8 256.5 313.2 394.2 527.1 658.2
75 73.5 76.5 86.3 161.2 269.5 328.9 409.1 551.0 687.5
80 78.5 81.5 169.5 282.5 344.5 428.6 570.2 716.8
85 83.25 86.75 177.8 295.5 360.1 446.1 594.1 740.3
90 88.25 91.75 186.1 308.5 375.8 464.7 617.9 769.6
95 93.25 96.75 194.4 321.4 391.4 483.2 641.8 799.0
100 98.25 101.75 202.8 334.4 407.0 501.7 665.7 828.3
续表
110 108.25 111.75 219.4 360.4 438.3 538.8 713.5 886.9
120 118.25 121.75 236.1 386.3 469.6 575.9 761.3 945.6
130 128 132 252.7 412.3 500.8 612.9 809.1 1004.2
140 138 142 438.3 532.1 650.0 856.9 1062.8
150 148 152 464.2 563.4 687.1 904.7 1121.5
160 156 165 490.2 594.6 724.2 952.4 1180.1
170 166 174 625.9 761.2 1000.2 1238.7
180 176 184 657.2 798.3 1048.0 1297.4
190 186 194 688.4 835.4 1095.8 1356.0
200 196 204 719.7 872.4 1143.6 1414.7
220 216 224 782.2 946.6 1239.2 1531.9
240 230 244 1020.7 1334.7 1649.2
260 256 264 1430.3 1766.5
