双块式轨枕固定桁架
一、什么是双块式轨枕固定桁架？
在高速铁路或客运专线无砟道床施工中，固定双块式轨枕和精调轨道几何尺寸的一种专用装置，称谓：双块式轨枕固定桁架。
二、固定桁架结构组成？

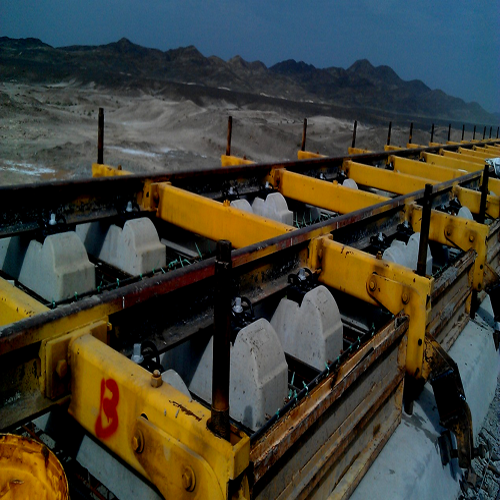

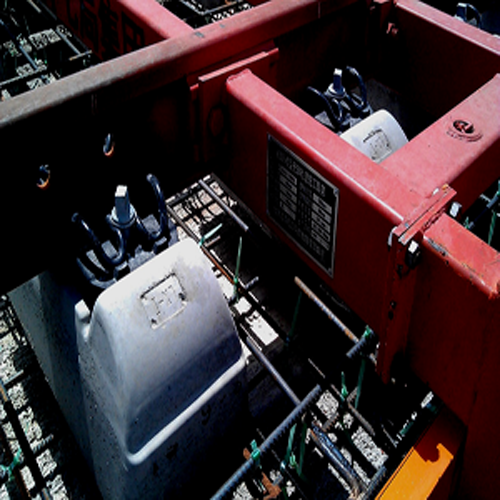

双块式轨枕固定桁架由（1）钢轨横梁托架、（2）高低调整支架、（3）横向（轨向）调整机构、（4）水平微调机构、（5）道床钢模板等组成（如图所示）
三、固定桁架用途？
用于无砟道床混凝土浇注一体化施工作业。
四、固定桁架作用？
（1）能有效的保障轨排铺设的精度，（2）简化了施工作业程序，
（3）提高了施工效率，（4）保障了施工质量。
五、固定桁架分类？
“双块式轨枕固定桁架”根据结构分为两类。
（1）单梁式，（单梁型轨枕固定桁架） （2）双梁式（双梁型轨枕固定桁架）
六、固定桁架主要技术参数？
|
排架轨距：
|
1435±0.5mm
|
|
轨面调整量
|
435～835mm（超高值0～180mm）
|
|
轨向调整量
|
左、右移动不小于50mm
|
|
轨底坡坡度
|
标准值1：40±0.5
|
|
铺设轨枕类型
|
60kg/m轨道用各种双块式轨枕
|
|
铺设道床宽度
|
2800mm
|
|
固定桁架单元结构长度
|
（1）6492mm、 （2） 5842mm、 （3） 6442mm。
|

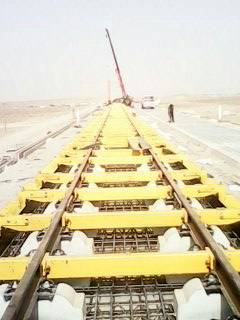

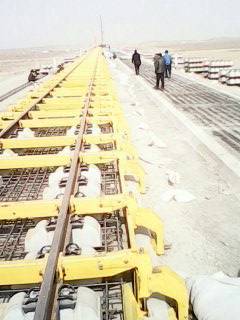

七、固定桁架使用方法？
A、根据不同的施工地段和轨道断面结构，选择不同长度的桁架和桁架锁定方式；
B、按照不同作业面长度选择几套或多套单元桁架，并用鱼尾板串联起来，再用钢轨扣件将预铺好的双块式轨枕与桁架拧紧固定，形成一段轨道线路；
C、完成上述工序后，先用高低横向和水平微调机构对整段轨道进行几何尺寸粗调，再用全站仪对轨道进行精确调整，达到要求后，安装固定道床钢模板和伸缩缝横隔板，最后进行混凝土浇注进行养护；
D、道床板混凝土养护达标后，松开钢轨扣件、鱼尾板和各种调整机构，用龙门吊将套单元桁架吊运到下一个作业面进行组装施工。
八、固定桁架的特点？
A、该桁架采用两根60kg/m标准钢轨和多套横梁托架及调整机构为主要结构，整体钢度大；
B、桁架横梁托架设有1/40轨底坡，轨距为1435，精度为±0.5mm，满足高速铁路轨道施工精度的要求；
C、通过各种调整机构可确保轨道几何尺寸标准一致。
D、桁架与道床钢模板配套使用，与道床板和轨道线路的标准一致，实现轨枕固定、轨道几何尺寸调整、混凝土浇注一体化施工，效率高，质量好。
E、桁架可反复使用不变形，节约施工成本，是高铁无砟轨道施工的一种必不可少的配套装置。
合作案例：“锦州铁工养路设备有限公司”曾经为“兰新2号客运专线”、“中铁第五勘察设计院集团有限公司”等单位生产提供过“双块式轨枕固定桁架”、精调器，施工验证产品全部合格。
本公司承诺：可根据用户的需要加工不同规格（长度），不同形式（单梁、双梁）的桁架，也可根据路基、桥梁和隧道等不同的施工条件和轨道断间，提供不同的锁定和固定装置（主要是桁架与防撞墙和支承层的固定方式）。
说明：以上关于“双块式轨枕固定桁架”的论述，仅供参考。由于水平有限，错误难免，欢迎批评指正。愿共同携手为中国的高速铁路建设努力做贡献。
