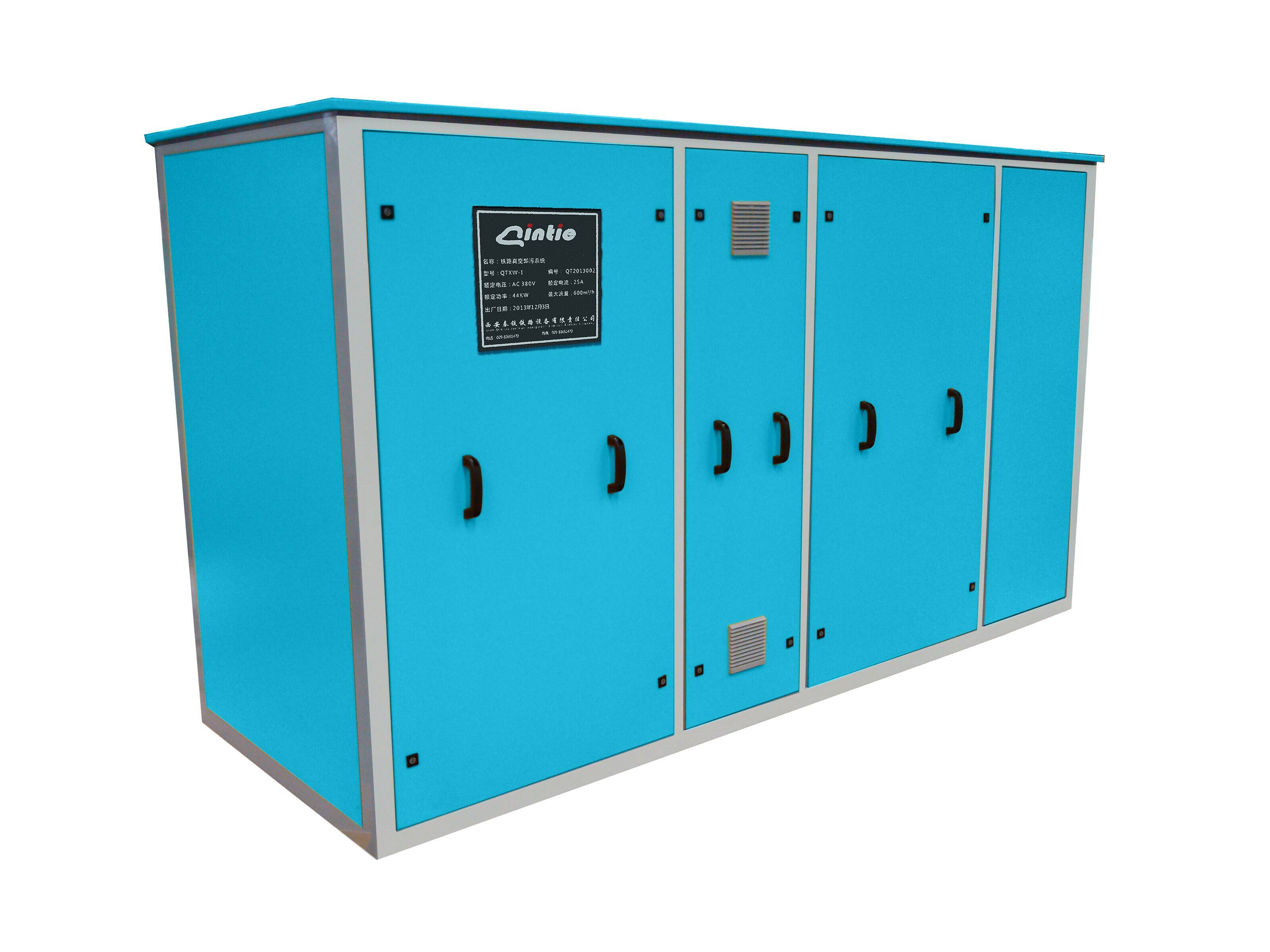

QTXW-I型铁路地面真空卸污系统
产品介绍
本产品吸取了国内外同类产品的先进技术，结合我国铁路的实际情况，在积累大量的产品使用经验后研发而成，期间进行了大量的素材搜集、研究和实际运行试验。本产品属于最新一代产品，其突出特点为：大功率、低能耗、密闭无污染、性能稳定、自动化程度高、运行操作简便、后期维保成本低。
1产品特性
适用对象：
本产品可安装在各铁路站场或库内进行卸污作业，适用于CRH各型动车和普通列车集污箱的卸污排放作业使用。系统采用全区域覆盖的方法，在系统覆盖范围内，可以同时对多条股道停靠车辆进行卸污作业。
功能：
在线型真空机组通过吸污单元，直接把污物从列车集污箱内抽出，输送至化粪池内进行处理，最后排放到城市污水管网。
设备使用环境条件：
环境温度：真空机组：+3℃~+60℃；
管路系统：-30℃~+60℃；
环境温度：-40℃~+60℃；
海拔高度：≤2500m；
相对湿度：月平均湿度不大于90%，最高相对湿度不大于95%；
供电电源：AC380V±10%，50Hz，三相五线制。
性能：
①卸污管线真空度一般设置为-40kPa ~ -70kPa 并可调整，最大真空度-80kPa，最小局部真空度不低于-35kPa;
②真空机组和吸污单元及真空管道完全密封无异味、无漏气及泄漏污物现象。
③真空机组设备具有自动恢复真空的能力，从设置的真空度下限恢复到上限的运行周期不超过4分钟。
④吸污单元设备设置有加热功能，可在内部进行加温，针对我国部分气温较低的地域，可以很好解决设备及管道内部残余液体上冻的问题。
⑤系统配备高精度传感器，对系统的各个参数进行采集，由中央系统进行实时监控。针对异常状态会进行报警，并且启动保护措施。实现设备的安全运行。
⑥真空机组装有负压安全阀，当系统压力超过设定值后，负压安全阀自动打开进行泄压，保证机组及管道不会因压力过大而受损。
特点：
①真空机组采用PLC控制，系统设有手动/自动控制转换，采用了变频器软启动，有效降低了泵组及主机的损耗。同时配合无触点开关取代了传统机械式点开关，可避免因多种原因造成的接触器性能下降问题，极大延长了真空泵站的使用寿命。
②拦截箱的设计，针对抽吸过程中的尖锐异物进行拦截，可截获绝大部分会对真空泵站造成损坏的尖锐异物。明显减少机械磨损程度和卡死几率。大幅度延长了机组的使用寿命。
③电动盘绕式抽吸单元采用整体装配，吸污软管可由无线遥控控制自动收放，也可以通过遥控器及控制面板上的按钮来控制吸污软管的长度。
④设备卸污量400-600m³/h，整个系统的真空度在-40Kpa ~-70Kpa之间 ，最大可8口同时作业。长编动车（16个集便箱）每列车卸污作业时间10~15分钟，长编普通列车（38个集便箱）每列车卸污作业时间25~35分钟，
2系统组成
完整的卸污系统包括：真空机组设备、真空吸污单元、真空管路及排污处理装置。
