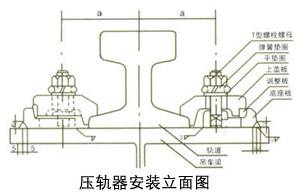

A型焊接型轨道固定件（05G525标准）的技术条件

一、焊接型轨道固定件材质与性能要求

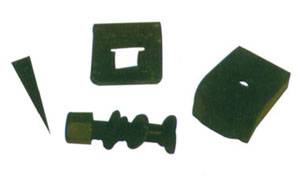

1、轨道压板、固定底板及楔形调板采用Q235或Q345钢铸件，铸造碳钢的标准，表面粗糙最大允许国际6414－86M《铸件尺寸公差》中CT6级要求； 2、当底板材质为Q235时，T型螺栓为C级，最大拧紧力矩为150N.M,承受与每个轮压最大侧向力为45KN,当底板材质为Q345时,T型螺栓为8.8级,拧紧力矩为220N.M,承受于每个轮压的最大侧向力为55KN. 3、垫圈为钢制垫圈，其性能等级为100HV； 4、固定件底座与吊车梁焊接型号选用应与联结件材质相符合，如采用Q235及Q345钢时分别采用E4315，E5015型焊条。

二、制作要求
1、轨道压板，固定底板及楔形调整板等采用失蜡精密铸成后须经退火处理； 2、轨道压板、固定底板及楔形调整等铸件表面应光滑，浇铸口、胃口、多肉、结疤、氧化铸皮等必须清楚干净，表面不得有缩孔，热裂纹和夹层铸造缺陷； 3、未注明圆角r为1－2； 4、T型螺栓的表面粗糙的最大允许值为12.5un； 5、螺母、垫圈及弹簧垫圈为标准件应分别符合GB41－85《六角螺母》（粗制），GB9585《平垫圈C级》及GB93－87《标准型弹簧垫圈》标准； 6、轨道压板上表面应铸有轨道型号；QU80或TG38字样，以便安装。
